| Tiêu chuẩn hoặc phi tiêu chuẩn: | Tiêu chuẩn | Vật liệu: | Đồng |
|---|

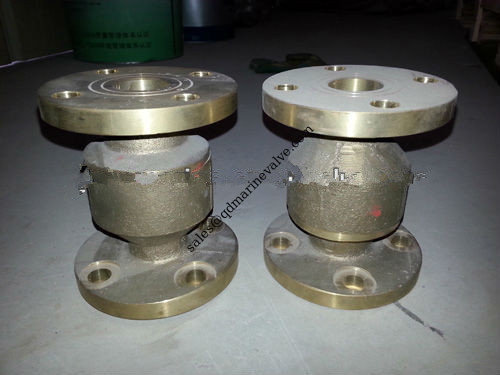

Loại miếng lót Ventil chân bằng đồng biển JIS F3056
Thông số kỹ thuật
Máy van chân bằng đồng biển với hai sườn
1) Chất lượng tốt với chứng chỉ kiểm tra
2) với bảo hành 1 năm
3) Flange có thể là 5K hoặc 10K
Máy van chân bằng đồng biển JIS F3056
Tiêu chuẩn thiết kế: JIS F3056-1995
Tiêu chuẩn thử nghiệm: JIS F7400-1996
Kiểm tra áp suất thủy lực: Cơ thể-0,2Mpa
Kích thước miếng kẹp theo JIS B2220 5K hoặc 10K
Các vít nối cho các phần trên và dưới của thân xe phải phù hợp với JIS B0207.
Vòng trục đầu máy Pan phải phù hợp với JIS B1101.
Hình cho van chân đồng JIS F3056
Tài liệu chính:
1-Cơ thể ((phần trên): Đồng (BC6)
2-Cơ thể ((Phần dưới): Đồng (BC6)
3-Gasket: NBR
4-Valve: Đồng (BC6)
5-Valve Gasket: NBR
6-Gasket Keep: C2600P
Vít máy đầu máy 7-pan:C4641BD
Danh sách kích thước chính ((mm):
|
Đánh giá |
Kích thước |
d |
D |
C |
N-h |
t |
H |
|
5K |
40A |
40 |
120 |
95 |
4-15 |
12 |
130 |
|
50A |
50 |
130 |
105 |
4-15 |
14 |
142 |
|
|
80A |
80 |
180 |
145 |
4-19 |
14 |
194 |
|
|
10K |
40A |
40 |
140 |
105 |
4-19 |
14 |
130 |
|
50A |
50 |
155 |
120 |
4-19 |
14 |
142 |
|
|
80A |
80 |
185 |
150 |
8-19 |
16 |
194
|
