Thủy quân lục chiến Cast Iron Gate Valve JIS F7364 10K với đồng chỉ
Tiêu chuẩn thiết kế: JIS F7364-1996
Tiêu chuẩn thử nghiệm: JIS 7400-1996
Áp suất thử nghiệm thủy lực: Cơ thể - 2.1Mpa, ghế - 1.54Mpa
Kích thước miếng kẹp theo JIS B2220 - 10K
Tài liệu chính:
Cơ thể: FC200 (đê sắt)
Nắp: FC200 (Sàng)
đĩa: đồng (BC6) hoặc SCS2 (2Cr13)
Ghế: Đồng (BC6) hoặc SCS2 (2Cr13)
Cây: đồng (C3771BD) hoặc SUS403
Ghi đệm: không có amiăng
Vàng đóng gói: Đồng (BC6) hoặc SCS2 ((2Cr13)
Vòng tay: FC200 (đê)
Thủy quân lục chiến Cast Iron Gate Valve JIS F7364 10K với đồng chỉ
Kích thước:DN50-DN400
|
Kích thước |
L |
Vòng đai (D) |
Độ cao (C) |
lỗ (nxh) |
t |
H |
Trọng lượng |
|
50 |
200 |
155 |
120 |
4-19 |
20 |
300 |
19.4 |
|
65 |
220 |
175 |
140 |
4-19 |
22 |
350 |
27.6 |
|
80 |
230 |
185 |
150 |
8-19 |
22 |
400 |
33 |
|
100 |
250 |
210 |
175 |
8-19 |
24 |
450 |
45.8 |
|
125 |
270 |
250 |
210 |
8-23 |
24 |
520 |
65.9 |
|
150 |
290 |
280 |
240 |
8-23 |
26 |
580 |
86 |
|
200 |
320 |
330 |
290 |
12-23 |
26 |
700 |
136 |
|
250 |
380 |
400 |
355 |
12-25 |
30 |
840 |
230 |
|
300 |
440 |
445 |
400 |
16-25 |
32 |
960 |
331 |
|
350 |
500 |
490 |
445 |
16-25 |
34 |
1050 |
433 |
|
400 |
590 |
560 |
510 |
16-27 |
36 |
1150 |
597 |

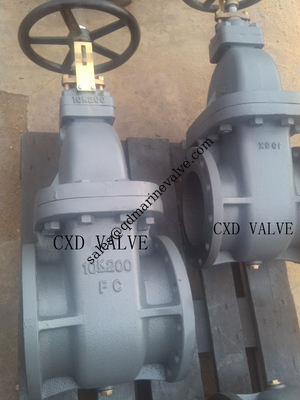

Hình cho JIS F7364 van cửa sắt đúc 10K200A
 |
|
|
|
