Thông tin chi tiết sản phẩm:
Thanh toán:
|
Thư mục 1 của mục 3 được thay thế bằng:
Strum Box cũng có thể được gọi là Rose Box
Thông số kỹ thuật

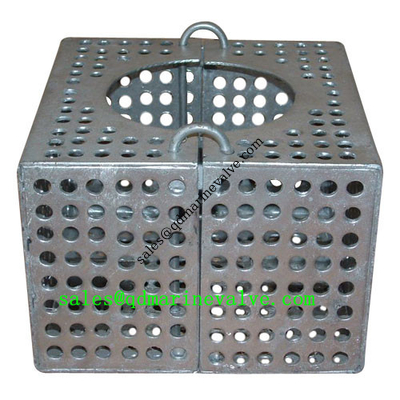

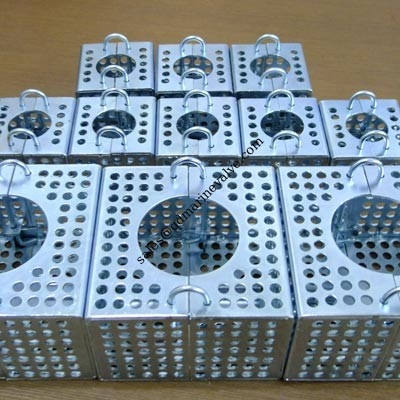

JIS Marine Strum Box
1) Chất lượng tốt với chứng chỉ kiểm tra
2) với bảo hành một năm
3) Hot Dip Galv
Thư mục 1 của mục 3 được thay thế bằng:
Strum Box cũng có thể được gọi là Rose Box
Tiêu chuẩn thiết kế: JIS F7206-1998
Tài liệu chính:
1.2--Bảng thắt: SS400 với galv ngâm nóng
3 - Bàn dưới: SS400 với galv ngâm nóng
4--Locking Bar: SS400 với hot dip galv
5 - Support Piece: SS400 với hot dip galv
Danh sách kích thước chính ((mm):
|
DN |
D |
D1 |
D2 |
d |
L |
J |
C |
H |
H1 |
H2 |
h |
t |
B |
Trọng lượng ((kg) |
|
40 |
48.6 |
52 |
25 |
9 |
95 |
75 |
30 |
65 |
90 |
28 |
17 |
3.2 |
30 |
0.78 |
|
50 |
60.5 |
65 |
25 |
9 |
110 |
90 |
30 |
80 |
105 |
35 |
20 |
3.2 |
40 |
1.34 |
|
65 |
76.3 |
82 |
45 |
9 |
140 |
120 |
30 |
95 |
120 |
35 |
22 |
3.2 |
40 |
2.1 |
|
80 |
89.1 |
94 |
50 |
9 |
170 |
140 |
30 |
110 |
135 |
35 |
25 |
3.2 |
50 |
3.01 |
|
100 |
114.3 |
120 |
80 |
9 |
200 |
170 |
30 |
140 |
165 |
40 |
30 |
3.2 |
50 |
4.2 |
|
120 |
139.8 |
145 |
105 |
9 |
260 |
230 |
30 |
170 |
200 |
40 |
40 |
3.2 |
50 |
6.36 |
|
150 |
165.2 |
170 |
125 |
9 |
320 |
290 |
30 |
200 |
230 |
40 |
50 |
3.2 |
60 |
9.36 |
|
200 |
216.3 |
222 |
180 |
13 |
380 |
340 |
40 |
260 |
300 |
55 |
60 |
4.5 |
65 |
20.5 |
|
250 |
267.4 |
272 |
225 |
13 |
440 |
400 |
40 |
320 |
360 |
55 |
70 |
4.5 |
75 |
27.8 |
|
300 |
318.5 |
324 |
280 |
16 |
500 |
450 |
50 |
350 |
400 |
65 |
80 |
4.5 |
80 |
35.3 |
Strum Box cũng có thể được gọi là Rose Box
Tiêu chuẩn thiết kế: JIS F7206-1998
Tiêu chuẩn thử nghiệm: JIS 7400-1996
1.2--Bảng thắt: SS400 với galv ngâm nóng
3 - Bàn dưới: SS400 với galv ngâm nóng
4--Locking Bar: SS400 với hot dip galv
5 - Support Piece: SS400 với hot dip galv
|
DN
|
D | D1 | D2 | d | L | J | C | H | H1 | H2 | h | t | B | Trọng lượng ((kg) |
| 40 | 48.6 | 52 | 25 | 9 | 95 | 75 | 30 | 65 | 90 | 28 | 17 | 3.2 | 30 | 0.78 |
| 50 | 60.5 | 65 | 25 | 9 | 110 | 90 | 30 | 80 | 105 | 35 | 20 | 3.2 | 40 | 1.34 |
| 65 | 76.3 | 82 | 45 | 9 | 140 | 120 | 30 | 95 | 120 | 35 | 22 | 3.2 | 40 | 2.1 |
| 80 | 89.1 | 94 | 50 | 9 | 170 | 140 | 30 | 110 | 135 | 35 | 25 | 3.2 | 50 | 3.01 |
| 100 | 114.3 | 120 | 80 | 9 | 200 | 170 | 30 | 140 | 165 | 40 | 30 | 3.2 | 50 | 4.2 |
| 120 | 139.8 | 145 | 105 | 9 | 260 | 230 | 30 | 170 | 200 | 40 | 40 | 3.2 | 50 | 6.36 |
| 150 | 165.2 | 170 | 125 | 9 | 320 | 290 | 30 | 200 | 230 | 40 | 50 | 3.2 | 60 | 9.36 |
| 200 | 216.3 | 222 | 180 | 13 | 380 | 340 | 40 | 260 | 300 | 55 | 60 | 4.5 | 65 | 20.5 |
| 250 | 267.4 | 272 | 225 | 13 | 440 | 400 | 40 | 320 | 360 | 55 | 70 | 4.5 | 75 | 27.8 |
| 300 | 318.5 | 324 | 280 | 16 | 500 | 450 | 50 | 350 | 400 | 65 | 80 | 4.5 | 80 | 35.3 |
