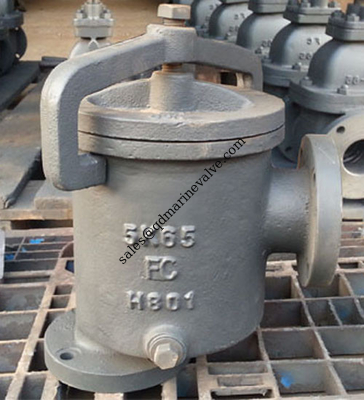

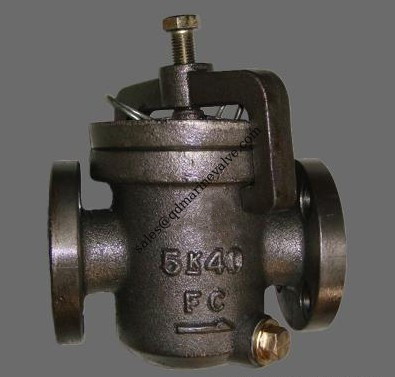

JIS F 7203 Marine Mud Box có hai loại: loại S và loại L
Cơ thể: Sắt đúc / thép đúc
Bộ lọc:
Bolt:
JIS F 7203 Hộp bùn biển 5K
Kích thước: DN50-DN125
Áp lực: 5K
Tiêu chuẩn thiết kế: JIS F7203-1996
Tiêu chuẩn thử nghiệm: JIS 7400-1996
Áp suất thử nghiệm thủy lực: Cơ thể - 0,1Mpa
Kích thước miếng kẹp theo JIS B2220 - 5K
Cơ thể: Sắt đúc (FC200)
Nắp: Sắt đúc (FC200)
Ống bọc: Sắt đúc (FC200)
Máy lọc: SS400 hoặc SUS304
|
DN
|
d | L | L1 | D | C | lỗ (n-d) | t | E |
| 40 | 40 | 90 | 22.5 | 120 | 95 | 4-15 | 16 | 145 |
| 50 | 50 | 120 | 40 | 130 | 105 | 4-15 | 16 | 145 |
| 65 | 65 | 150 | 52.5 | 155 | 130 | 4-15 | 18 | 180 |
| 80 | 80 | 160 | 55 | 180 | 145 | 4-19 | 18 | 195 |
| 100 | 100 | 190 | 70 | 200 | 165 | 8-19 | 20 | 225 |
| 125 | 125 | 235 | 87.5 | 235 | 200 | 8-19 | 20 | 275 |
| 150 | 150 | 280 | 110 | 265 | 230 | 8-19 | 22 | 320 |
| 200 | 200 | 330 | 135 | 320 | 280 | 8-23 | 24 | 405 |
| 250 | 250 | 380 | 155 | 385 | 345 | 12-23 | 26 | 525 |
